Síntesis final

Entrega 3/12/2014

Referencias ejercicio II

Ejercicio II. Investigación.

Primeras referencias:

 Universidad libre de Berlin -George Candilis

Hospital de Venecia - Le corbusier

Orfanato de Amsterdam- Aldo van Eyck

Mat - buildings (conclusiones y objetivos):

• Sistemas abiertos capaces de modificarse internamente o adaptarse a otros mayores (flexibilidad funcional y espacial)
• Favorecen el intercambio del edificio y el entorno/paisaje
• Micro-clima ('micro-ciudades')
• Ventilación natural y espacios sociales
• Estructura basada en las interconexiones
• Baja altura, alta densidad

ESTRUCTURA Y FORMA:

El crecimiento urbanístico en la ciudad de Madrid:

Mas referencias:

Proyecto Madrid Centro - Equipo dirigido por Jose María Ezquiaga

Objetivo:

• Idea de reciclaje
• Naturaleza a la ciudad
• Conexión social. Cultura para todo: muestra fotos de dos tipos de personas en un mismo lugar y tiempo.

Arquitectura textil:

Beneficios:

• Sistemas estructurales eficientes en resistencia y duración de los materiales plasticos
• Formas atractivas
• Luz natural
• Combinación con otros materiales (vidrio, metal, madera...)
• Economico

Primeras ideas para mi proyecto:

• Complemento al ejercicio interior: seguir con la idea de forma de árbol como modulo
• Idea de sostenibilidad, ligero,naturaleza...

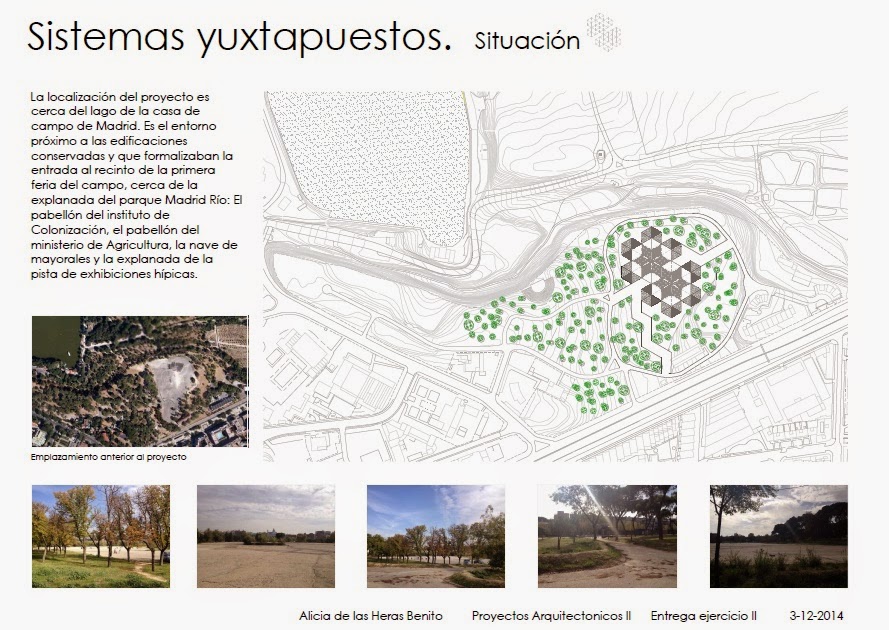

Paneles entrega



Paneles Preentrega

PROCESO DE PROYECTO Torre mirador - bar - sala de exposiciones

Primera idea: torre con forma de árbol (intención de adaptación con el entorno)

 Referencia: Cafeteria mirador inagurada el 15 de mayo de 1969, en el parque de atracciones de Madrid. Arquitecto: Carlos Buigas
Conclusiones de mi proyecto:
- Dimensiones demasiado grandes respecto a las condiciones de proyecto
Solución - redimensionar:

- Quiero que se vaya viendo el paisaje y se este en contacto con el entorno al subir por el tronco (no gran ascensor central)
Solución - rampa alrededor del tronco
Referencias:  bike city museum en china - arquitecto: JDS y la embajada de Holanda en Berlín - arquitecto: Rem Koolhaas .
Rampa de recorrido interno del cubo,  se encuentra completamente separada de la estructura de fachada. Todas las secciones internas del cubo se organizan siguiendo el trayecto de la rampa que intenta prolongar el espacio público. La circulación en espiral penetra la caja y transita por los ocho pisos, de arriba abajo, definiendo la comunicación interna, la cual combina tramos escalonados con rampas. La trayectoria funciona como un conducto principal de ventilación, que arroja aire fresco a las oficinas.


Conclusiones: Para que la rampa cumpla el código técnico tiene tramos de 3 metros (máximo) de pendiente 10% con descansillos.

- No hay altura suficiente entre vuelta y vuelta para que sea útil.

- Con tanta vuelta parece que no esta integrada al proyecto.

- Comparando el proyecto con los arboles del entorno queda demasiado grande y pierde la idea de forma de árbol.

Solución:

- Mezclar tramos de escalera y rampa para subir el tronco

- Redimensionar

Referencia: Dinamarca Pavilion para la expo de Shangai 2010 - arquitecto: BIG

('copa' de mi torre)





Algunas vistas desde el mirador:
